مفصل الكرة

سيناريوهات التطبيق

1. اتصالات نظام التعليق ، بمثابة نقاط محورية بين مفاصل التوجيه والتحكم في الأسلحة

2. مفاصل كرة نظام التوجيه ، وضمان مرونة التوجيه والدقة

3. اتصالات شريط تثبيت التعليق ، وامتصاص آثار واهتزازات على الطرق

4. نقاط اتصال متحركة مختلفة في نظام الهيكل ، مما يتيح حركة وتعديل متعدد الاتجاهات

وصف المنتج

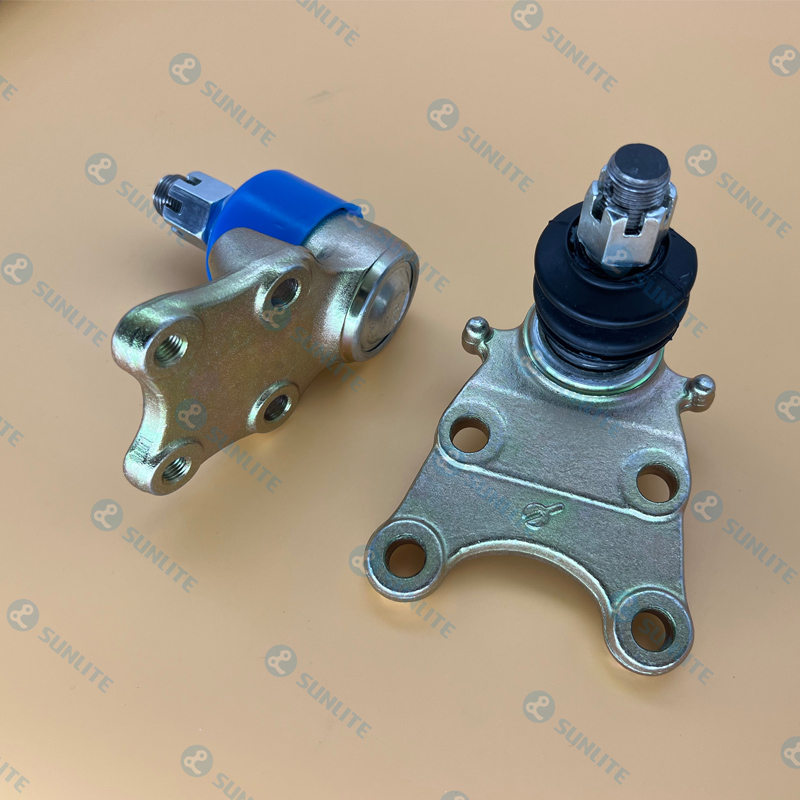

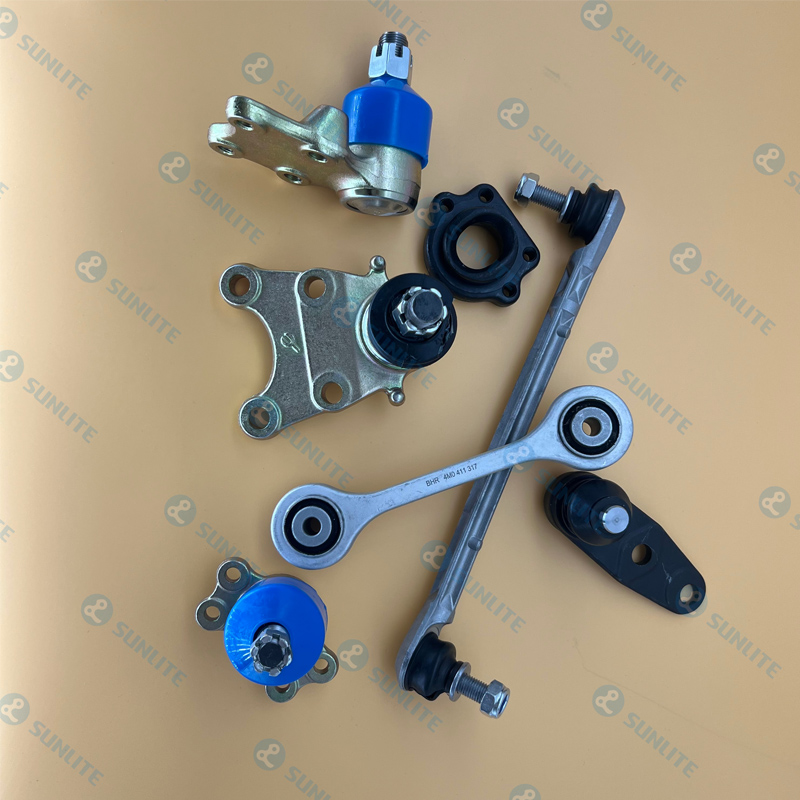

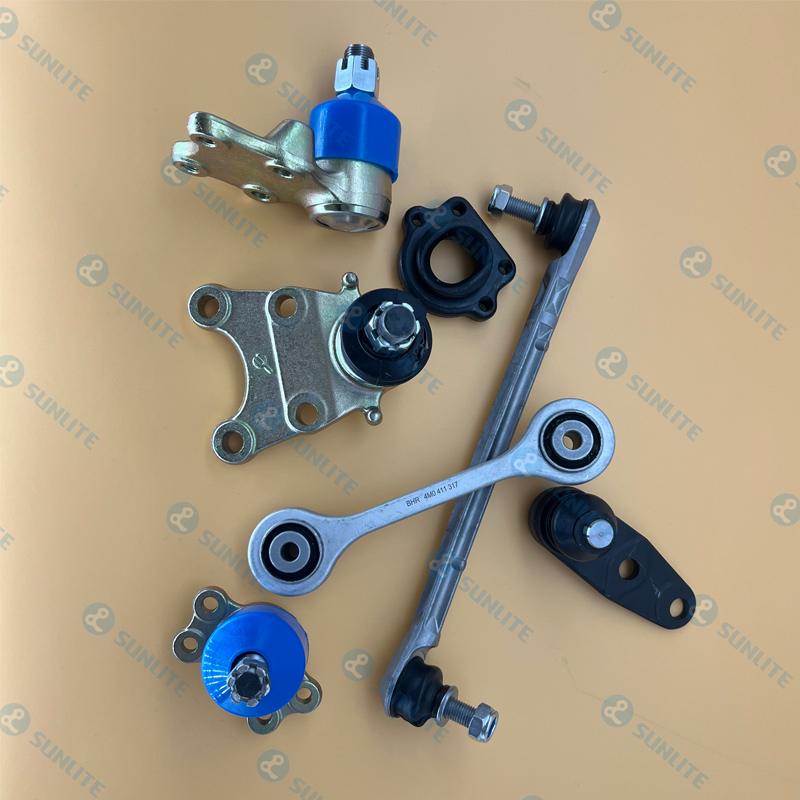

تتكون هذه السلسلة من مجموعات مفصل كرة السيارات من مكونات مفصل الكرة المعدنية وأحذية مطاطية مقاومة للأغبار عالية الأداء ، والتي تعمل كأجزاء مفتاحية في نظام تعليق السيارات وأنظمة التوجيه. يمكّن المنتج دوران مرن متعدد الزوايا ، ويحمل وزن السيارة وأحمال التأثير الديناميكي ، ويضمن توجيهًا دقيقًا للعجلات واستقرار القيادة. تتميز الأحذية المطاطية المقاومة للغبار بقدرات ختم وقمائية ممتازة ، مما يمنع الأشياء الخارجية من الدخول إلى الداخل من مفصل الكرة والتسبب في تآكل أو تسرب الشحوم. مع بنية مضغوطة وختم موثوق به ، فإنه متوافق مع أنظمة الهيكل من مختلف سيارات الركاب والمركبات التجارية. خدمات التخصيص متوفرة.

وظيفة المنتج

الوظائف المزدوجة للدوران وتحميلها: يربط مفصل الكرة ذراع التحكم والمفصل التوجيه ، مما يتيح الدوران الحر متعدد الاتجاهات لمكونات التعليق وضمان العجلات التي تستجيب بمرونة لأعمال التوجيه ؛

الحفاظ على زوايا محاذاة العجلات: يضمن استقرار المعلمات الهندسية مثل زاوية إصبع القدم وزاوية الحدبة ، وتحسين المعالجة وعمر الإطارات ؛

حماية ختم الحذاء المطاط: مقاومة للأغبار ، مقاومة للطين ، ومقاومة للماء ، وتمنع اقتحام المواد الخارجية وختم في الشحوم لتمديد عمر خدمة مجموعة مفصل الكرة ؛

امتصاص الصدمات ومقاومة التآكل القوية: يمنع تآكل دبوس الكرة ، والارتفاع ، والفشل المبكرة الناجمة عن نقص التزييت.

مؤشر الأداء

مجموعة مفصل الكرة:

سعة الحمل الديناميكي:> 25kn (مفصل الكرة السفلي)

اختبار حياة الدوران: ≥500،000 دورة بدون خلل

صلابة دبوس الكرة: hrc 55–65 ؛ معالجة السطح المضاد للوقوف ، تمرير اختبار رذاذ الملح 96 ساعة

الحذاء المطاطي المقاوم للأغبار:

المادة الرئيسية: المطاط الاصطناعي عالي القوة (على سبيل المثال ، cr/nbr/epdm)

قوة الشد: ≥12mpa ؛ استطالة عند استراحة ≥400 ٪

الأداء المضاد للشيخوخة: مقاومة الأوزون ≥72 ساعة بدون تشققات ؛ معدل الاحتفاظ بالإشعاع بالأشعة فوق البنفسجية ≥80 ٪

مقاومة الزيت: معدل تغيير الأداء بنسبة 20 ٪ بعد 168 ساعة من الانغماس

أداء الختم: معدل تسرب الشحوم ＜ 1 ٪

منطقة التطبيق

يتم استخدام مفاصل كرة السيارات وأحذية المطاط المقاومة للغبار على نطاق واسع في:

أنظمة التعليق (على سبيل المثال ، توصيلات ذراع التحكم ، الحمل الحامل للمفصل) ؛

أنظمة التوجيه (على سبيل المثال ، الاتصالات بين مفاصل التوجيه وقضبان التعادل) ؛

أنظمة الدعم الديناميكية للهيكل ، تستخدم لتعزيز استقرار جسم السيارة والاستجابة للمعالجة ؛

متوافق مع نماذج مركبات متعددة مثل مركبات الطاقة الجديدة والمركبات التجارية وسيارات الدفع الرباعي ، ومناسبة للتشغيل الموثوق بها في ظل ظروف العمل بما في ذلك الطرق الحضرية والطرق السريعة وظروف الطرق غير المعبدة.
